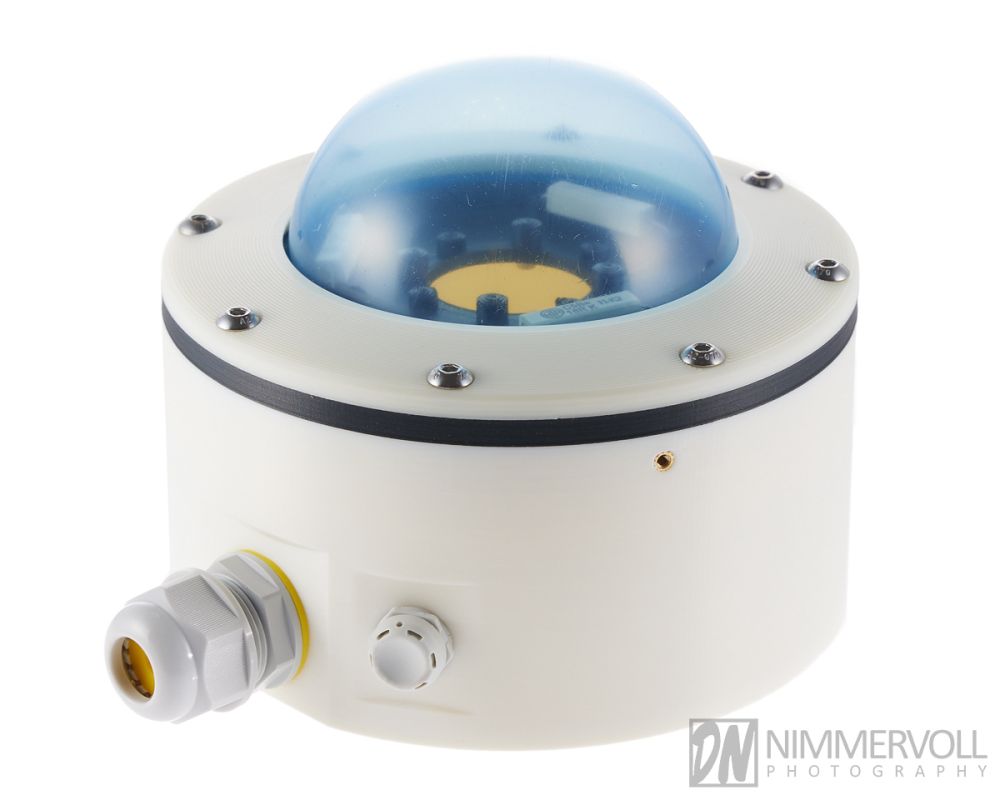

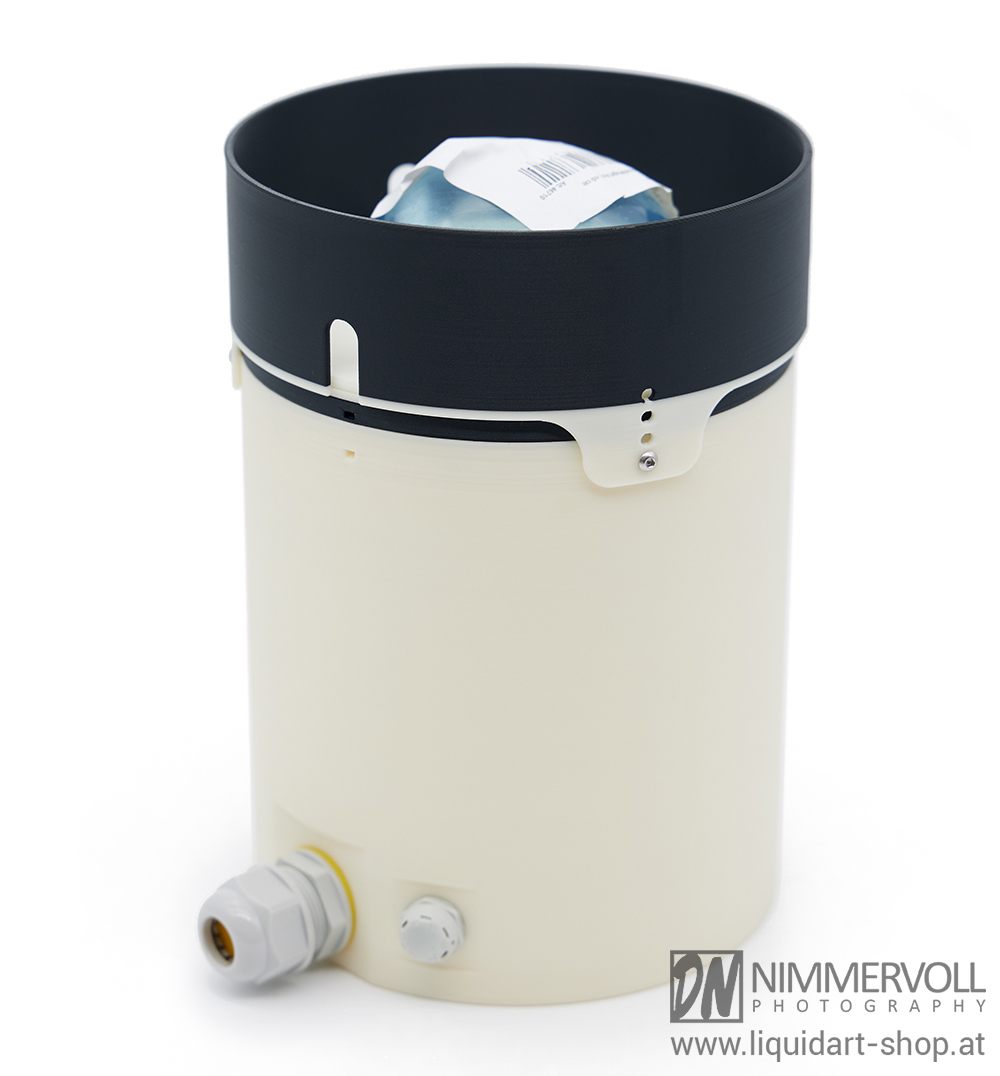

AllSky Kamera - Wetterfestes Gehäuse für RPI mit PoE HAT und Mosfet

Wichtiger Hinweis: Bei diesem Produkt handelt es sich nicht um eine fertig montierte AllSky-Kamera. Weiter unten findest Du eine Liste der benötigten Komponenten. Der Zusammenbau ist jedoch einfach durchzuführen. Ein Video-Tutorial findest Du weiter unten.

Aufgrund von Lieferschwierigkeiten der Kabeldurchführung werden die AllSky Gehäuse anstatt der grauen mit einer schwarzen geliefert.

• Optimiertes Design passend für PoE HAT und Mosfet - dadurch nur noch 1 Netzwerkkabel ins Gehäuse
• Gehäuse um 13mm Höher damit die ZWO Kameras reinpassen
• Inkl. Druckausgleichsventil - Kondenswasserminimierung durch integrierte mikroporöse, flüssigkeitsdichte und atmungsaktive ePTFE Membran

Neu und ab sofort: Gratis UV/IR Cut Filter zu jedem AllSky-Gehäuse für Raspberry HQ Kamera

Ab sofort bekommst Du zu jedem AllSky-Gehäuse für die Raspberry HQ Kamera kostenlos einen UV/IR Cut Filter (Durchlassbereich: 400 – 690 nm).
Der Filter wird in einer passgenauen, 3D-gedruckten Fassung geliefert und lässt sich mühelos in das M12-Gewinde der RPi HQ Kamera einsetzen – für optimale Bildqualität (Milchstraße) ohne störende UV- oder IR-Anteile.
Ein besonderer Vorteil gegenüber dem herkömmlichen UV/IR-Cut-Filter ist die hohe Transmission im Hα-Bereich (656,3 nm).

Dafür muss natürlich der Originale Filter sowohl am Objektiv als auch in der RPI HQ Kamera entfernt werden.



Empfohlenes Zubehör für dieses AllSky-Gehäuse:

• Streulichtschutz
• Halterung für eine Säule mit einem Durchmesser von 38 mm
• Befestigung für ein Stativ

Das Gehäuse wurde für die Verwendung mit einem Raspberry Pi 4 oder 5 entwickelt. Ich empfehle den Einsatz eines Raspberry Pi 4. Der Raspberry Pi 5 braucht mehr Strom, was zu erhöhter Wärmeentwicklung führen kann – dies könnte insbesondere an heißen Tagen problematisch werden.
Mit dem PoE HAT, das über eine Kühlerplatte und einen Lüfter verfügt, liegen die CPU-Temperaturen beim Raspberry Pi 5 etwa 2–3°C höher als beim Raspberry Pi 4.

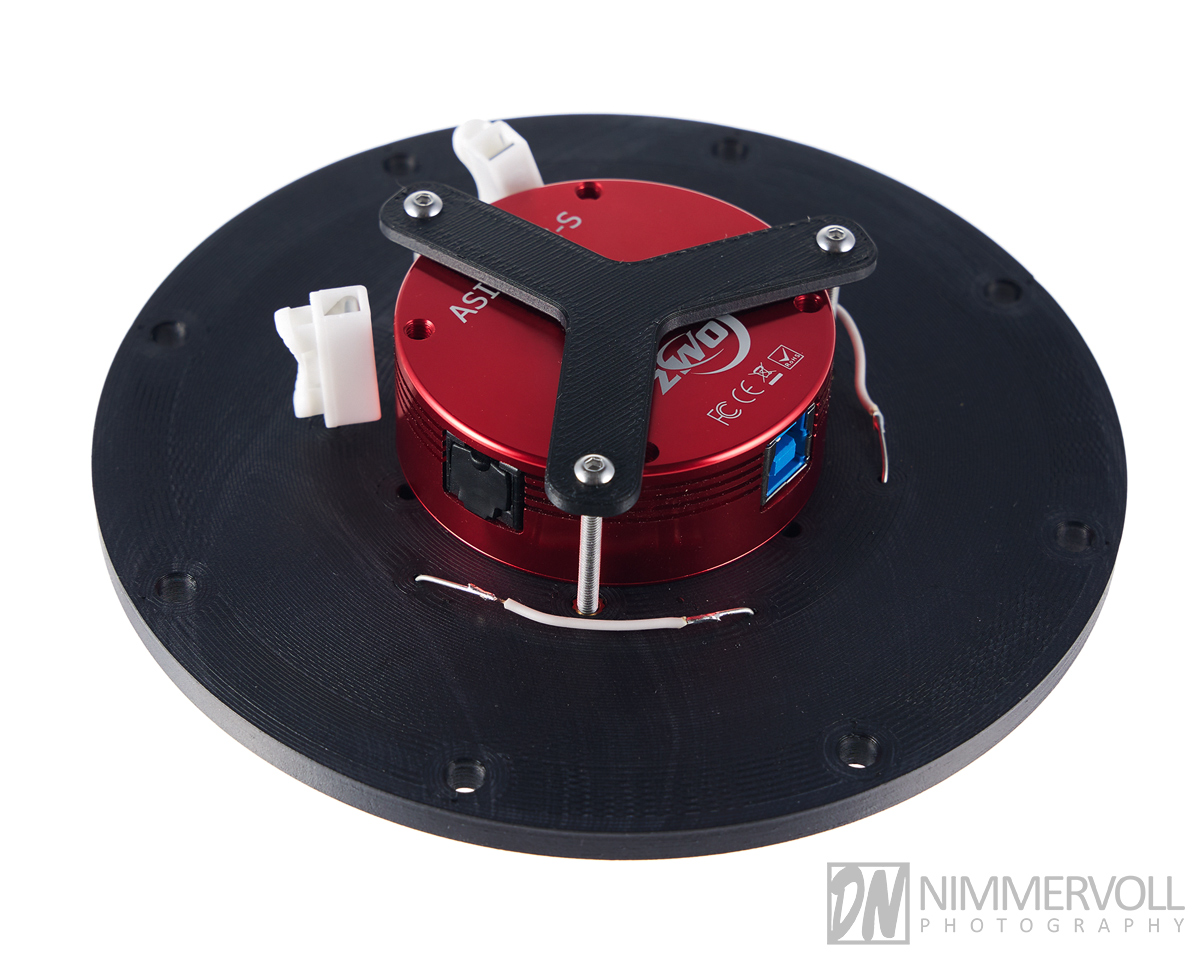

Das Gehäuse ist passgenau für das Raspberry Kamera HQ Modul bzw. einer ZWO ASI Kamera bis 32mm Höhe ausgelegt. Bitte wähle in den Optionen welche Kamera du verwenden möchtest.
Eine Liste zu den passenden ZWO Kameras findest Du hier: CLICK


Alle erforderlichen Schrauben sind aus rostfreiem Edelstahl und werden mitgeliefert.

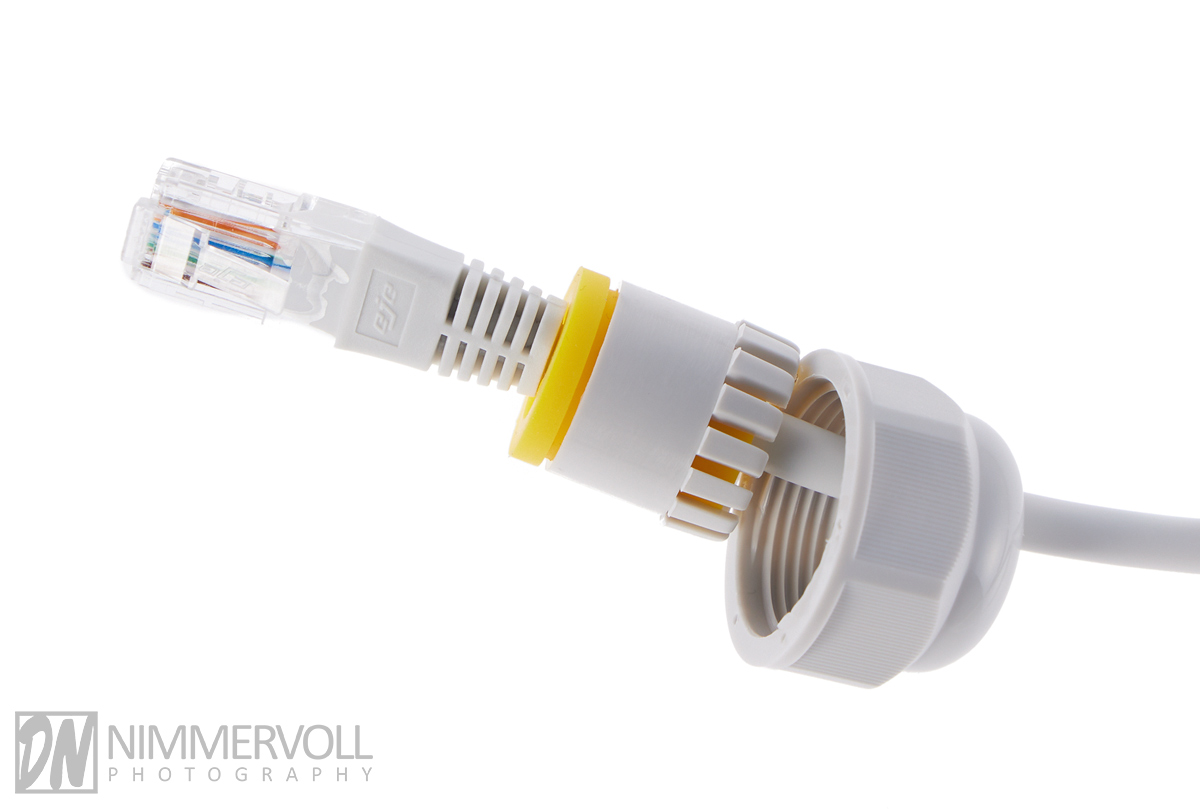

Eine IP68 M25 Kabelverschraubung wird verwendet. Mit dabei sind 3 Stk. unterschiedlich große Dichtringe. Je nachdem welchen Durchmesser das Netzwerkkabel hat kann so das entsprechend passende ausgewählt werden.


Bei der Durchführung des Netzwerkkabels ist darauf zu achten, dass der passende Dichtring verwendet wird. Nur damit kann eine 100% dichte Durchführung gewährleistet werden. Bitte hier besonderes Augenmerk.

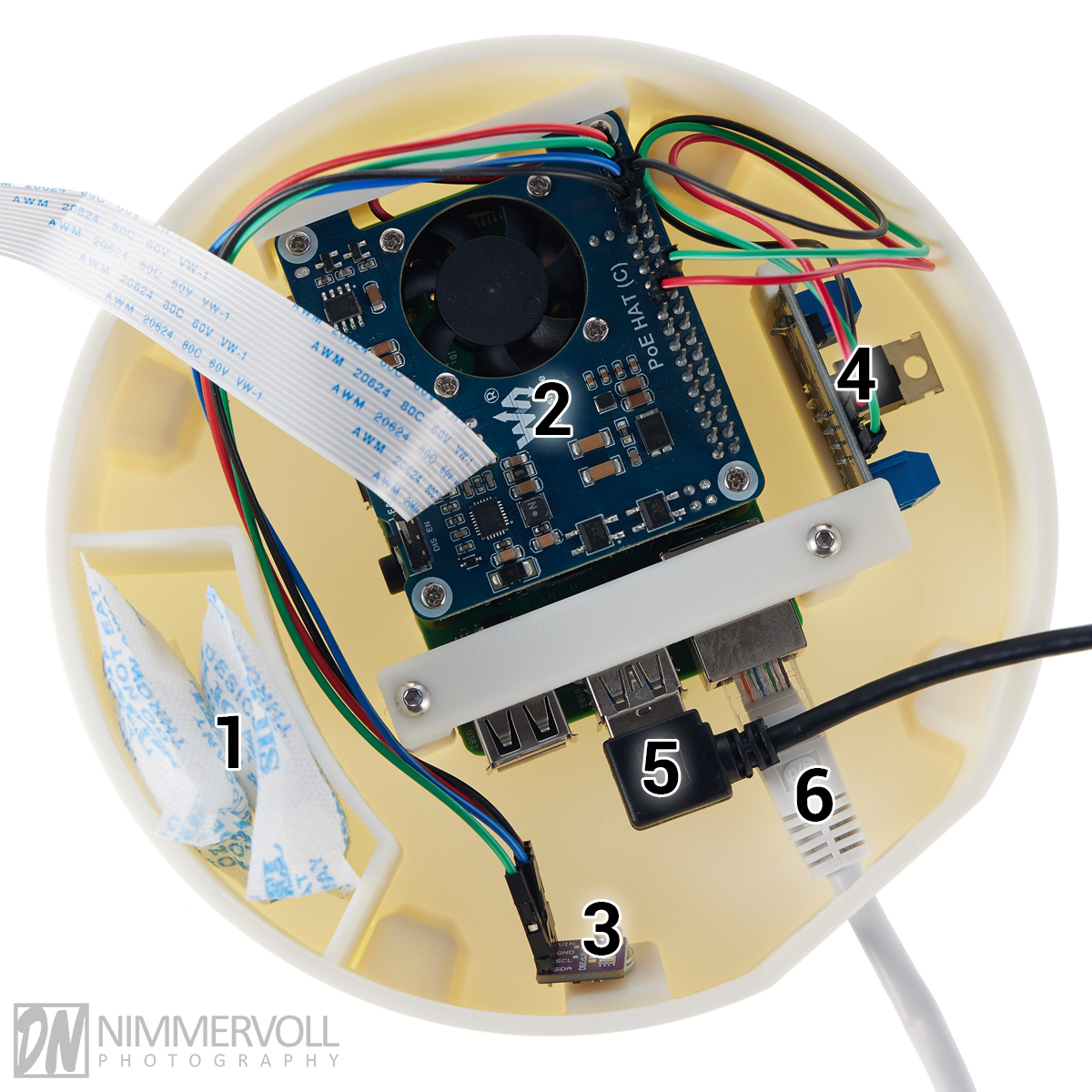

Das Innenleben vom fertig bestückten Gehäuse:

1. Silicagel Säckchen
2. Raspberry Pi inkl. PoE HAT
3. BME280 Sensor
4. Mosfet
5. USB Kabel für ZWO ASI Kamera. Wird ein RPI HQ Kamera Modul verwendet, wird kein USB Kabel benötigt.
6. PoE Netzwerkkabel (Daten und Strom in einem)

Lieferumfang:

• Gehäuse komplett inkl. Kamera-Platte
• Druckausgleichselement
• Dome: Halbkugel aus Acryl
• Sämtliche Schrauben in Edelstahl A2 Ausführung
• 3 Stk. Widerstände zur Beheizung der Kuppel fertig verlötet
• M25 Kabelverschraubung
• 2 Stk. Kabelverbinder
• 2 Stk. O-Ringe

Bundle Angebot (Gehäuse + Blendschutz + Befestigung):
Dieser Shop unterstützt das leider nicht. Daher kannst Du ab einem Bestellwert von über 240 EUR mit dem Gutscheincode (allsky) 10% Rabatt einlösen.

Folgende Komponenten werden noch benötigt:

• Raspberry Pi 4
• Raspberry HQ Kamera M12
• Objektiv M12
• PoE HAT für RPI4 oder HIER
• PoE HAT für RPI5 oder HIER
• Mosfet (Alternativer Shop)
• Hochwertiger PoE Injektor oder günstiger PoE Injektor
• BME280 Sensor
• BME280 Sensor wenn Du nicht löten möchtest - Bedienungsanleitung
• SanDisk Max Endurance microSDXC 128 GB
• Silicagel Beutel
• Netzwerkkabel
• Drahtbrücken Kabeln mit Stecker
• Optional: Halterung mit 38 mm Rohrdurchmesser
• Vaseline für O-Ring
• Optional: USB Kabeln für ZWO Kameras: https://amzn.to/3Qfuq0W und https://amzn.to/4jRtaP4.

Falls Du den mitgelieferten Acryl-Dome nach einigen Jahren ersetzen möchtest, handelt es sich um dieses Modell von HMF. Achtung! Durchmesser 10 cm:
CLICK oder HIER

Folgende Schrauben-Dreher werden benötigt:

• Torx TX8
• Inbus 2mm
• Inbus 3mm

Wichtiger Hinweis zu den verlinkten Komponenten: Die Links zu den benötigten Komponenten führen zu einem externen Online-Shop, mit dem ich in keiner Weise verbunden bin. Die Links dienen lediglich als Einkaufshilfe. Du kannst die benötigten Teile natürlich auch gerne woanders bestellen.

Fertige Image Datei kostenlos als Download: SERVER 1 - SERVER 2
Version: RPI4_AllSky_v2024.12.06_04
Bitte die ZIP Datei entpacken und die "Lese mich.txt" beachten!

Ein Video zur Installation ist ganz unten verlinkt.

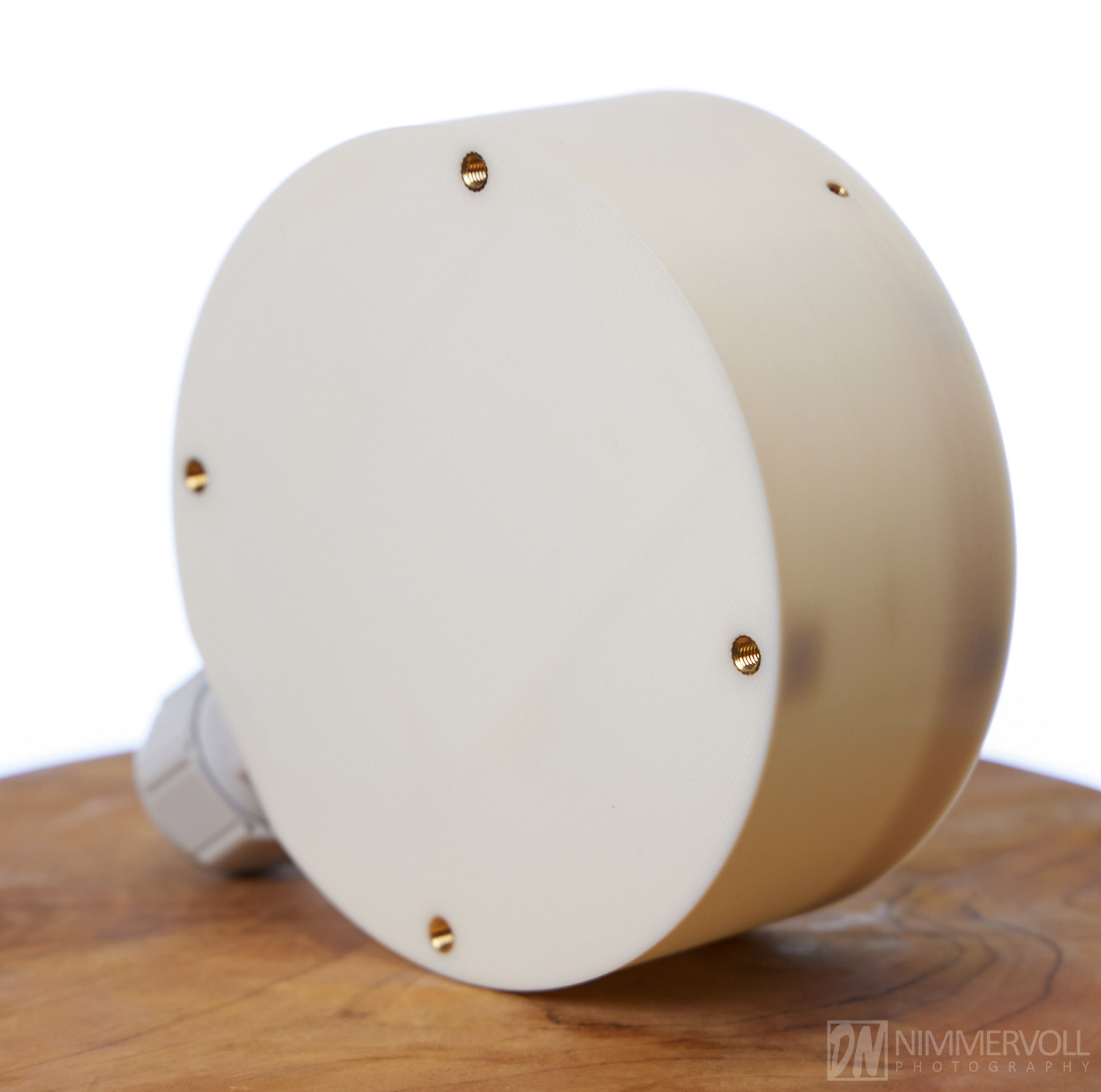

An der Unterseite des Gehäuses befinden sich vier M5-Gewinde zur sicheren Befestigung der AllSky-Kamera.
Wichtig: Keine zu langen Schrauben verwenden. Nur so tief wie das Gewinde ist (ca. 9mm). Wenn du die passenden Halterungen für eine 38-mm-Säule oder das Stativ mitbestellst, sind die passenden Schrauben bereits enthalten.

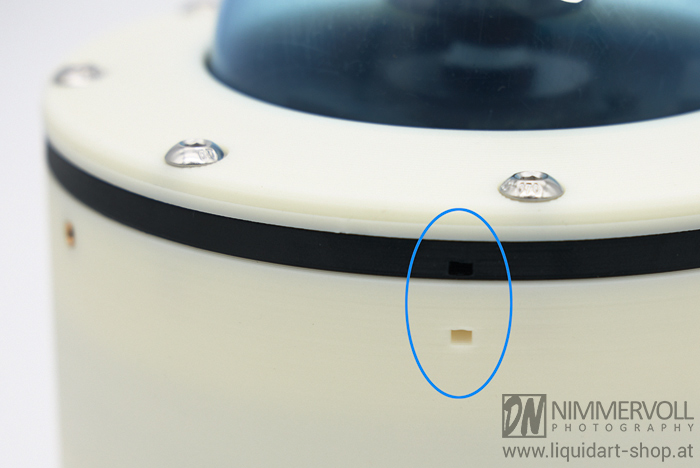

O-Ring (Nut)- Entwässerung:


Unser AllSky Gehäuse so flexibel wie Dein Projekt. Auf Anfrage ist das beliebte Gehäuse auch mit 160 mm Höhe lieferbar.

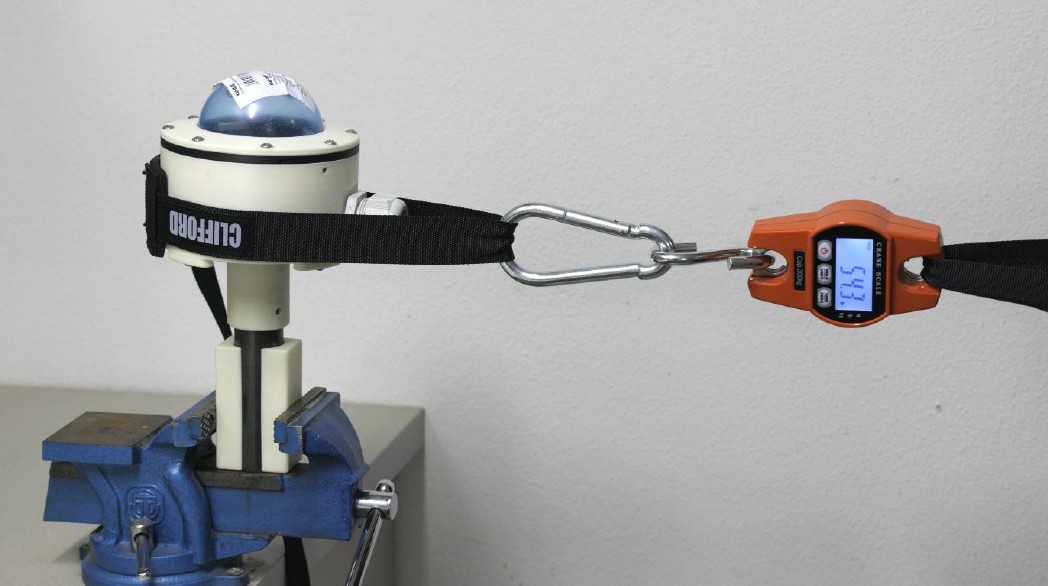

Wir überlassen nichts dem Zufall. Hier könnt ihr euch eine PDF zur Windlastberechnung vom AllSky-Gehäuse downloaden: CLICK


Material, aus dem das Gehäuse gefertigt wird:

• ASA-X von CR-3D
• UV beständiges High Performance Material
• Matte, homogene & kratzfeste Oberfläche
• Gute Schlagfestigkeit (auch bei Kälte)
• Hitzebeständigkeit (bis zu 100°C)
• Sehr belastbar und zäh
• Geringe Wasseraufnahme
• MADE in Germany

Meine AllSky Seite ist über folgenden Link erreichbar:
https://www.astro-fotografie.at/allsky/

Ein Beispielbild aus der Praxis inkl. Streulichtschutz und Rohr Halterung:


Ein paar Beispiele von meiner AllSky Kamera
60 Sek. Einzelbelichtung in einer klaren Sommernacht:


Startrail: Wird automatisch von der AllSky Software nach jeder Nacht erstellt


Keogram: Damit kann man mit einem Bild sehr schnell die komplette Nacht beurteilen ob es klar war oder nicht. In diesem Beispiel sieht man das Schleierwolken zwischen 2:00 und 3:00 Uhr am Himmel waren.
Wird automatisch von der AllSky Software nach jeder Nacht erstellt


Hier kannst Du Dir ein Beispiel von einer automatisch erstellen Zeitraffer ansehen:
https://www.astro-fotografie.at/allsky/videos/allsky-20250921.mp4

Playliste zu den AllSky Kamera Videos:
https://youtube.com/playlist?list=PLnMB8sPGVeKcyAOnHKgyQ65RpCEHa47WS&si=-M46O2Y5wPppxxnx


Video zur neuen PoE HAT Version:


Zusammenbau – Schritt-für-Schritt Anleitung:


AllSky Software Image kostenlos downloaden für Raspberry Pi 4:
