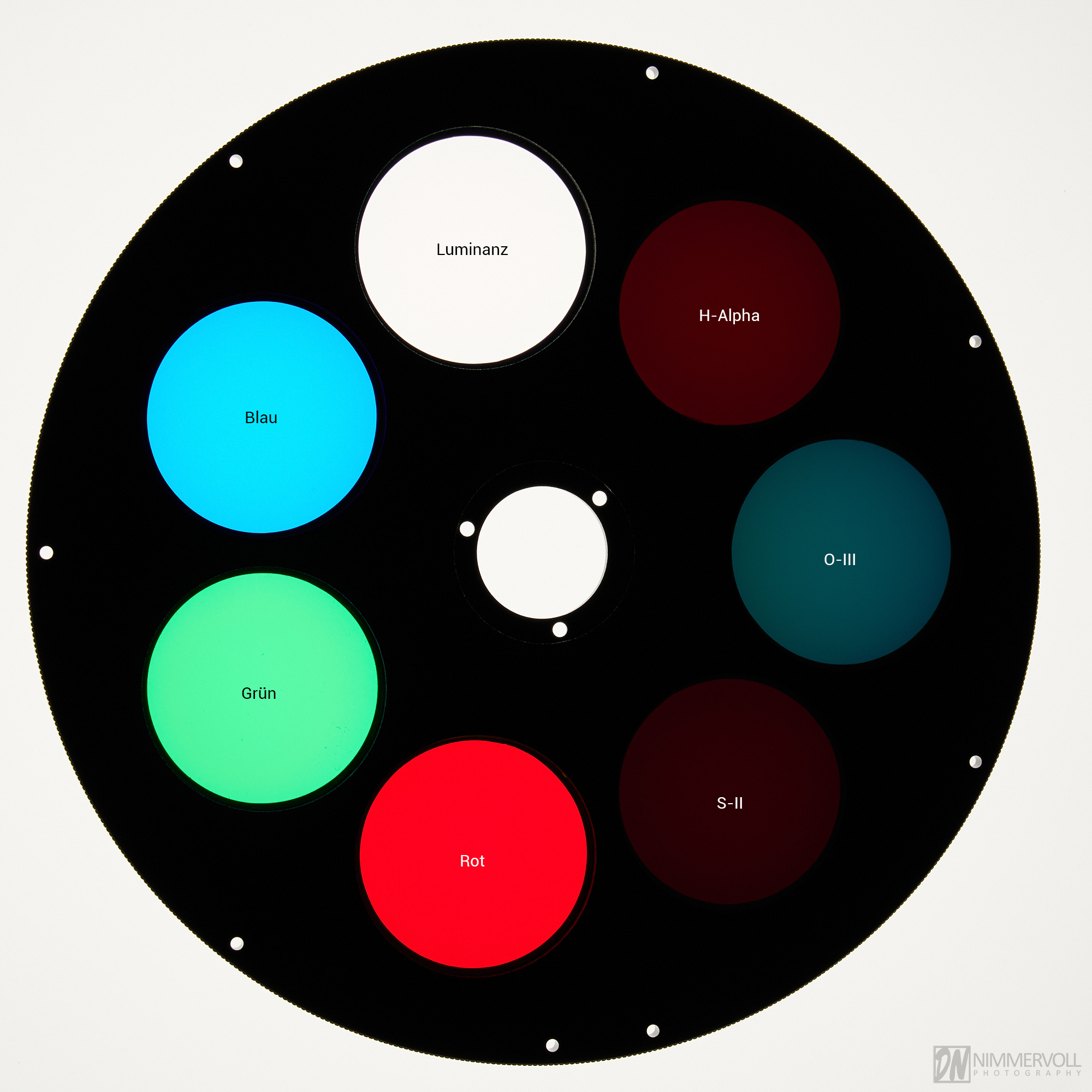

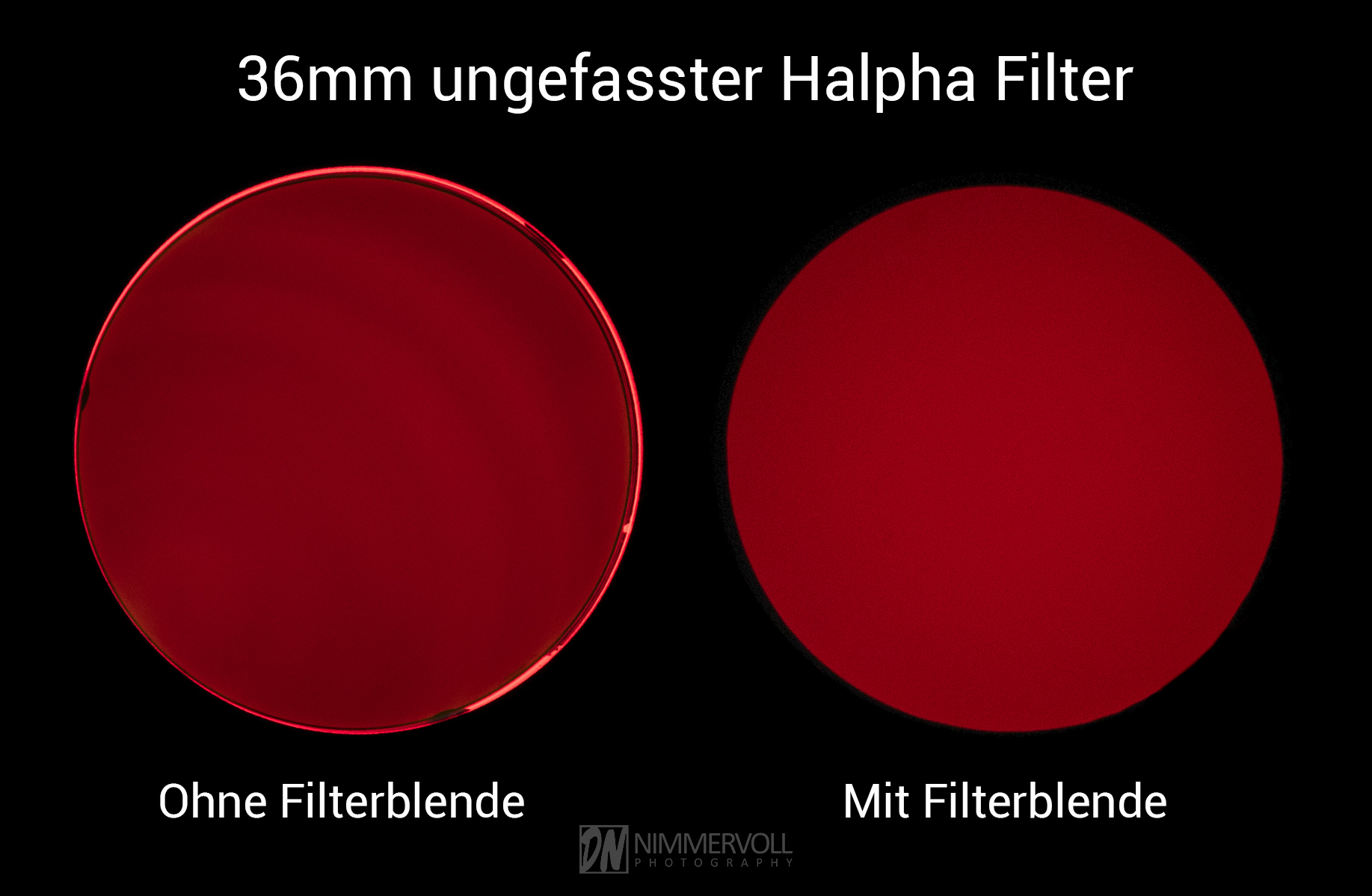

Bei ungefassten Filtern ist produktionsbedingt die Beschichtung nicht ganz bis zum äußersten Rand. Dadurch kommt es im Randbereich dazu, dass ungefiltertes Licht durch die Filter auf den Sensor kommt. Wenn man etwas im Internet stöbert, findet man diese Problematik bei allen Herstellern.
Am meisten fällt dies bei den Schmalbandfiltern auf, weil dort ein Großteil vom Lichtspektrum abgeschnitten wird. Aber auch bei den rot, grün, blau und Luminanz Filtern ist dies geringfügig der Fall.

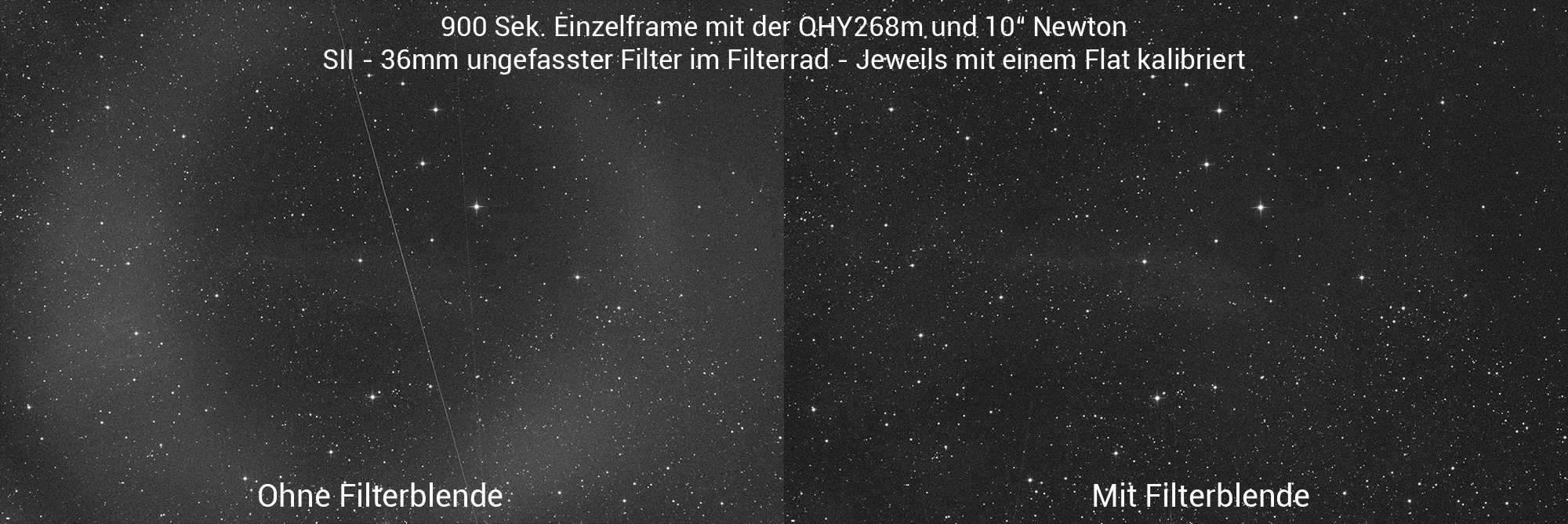

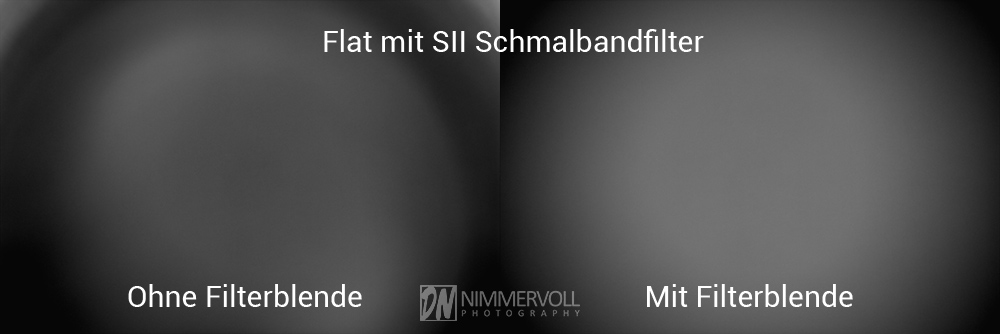

Daher habe ich Filterblenden entwickelt welche diesen äußeren Rand vom Filter wirkungsvoll abdecken. Somit passen die Flats bei der Bildkalibrierung perfekt und man bekommt ein homogen ausgeleuchtetes kalibriertes Light Frame.
Das Filament, mit dem die Filterblenden gedruckt werden, wurde speziell für Industrieanwendungen entwickelt und zeichnet sich durch seine hohe UV- und Witterungsbeständigkeit aus. Es eignet sich daher besonders für den Einsatz im Outdoor Bereich. Das Filament ist schwarz matt und formstabil bis 80°C. Laut Hersteller sogar bis 160°C !
Profitiere von meinen jahrelangen Erfahrungen im 3D Druck!
31 mm: Innendurchmesser: 28,2 mm
36 mm: Innendurchmesser: 33,3 mm
50 mm: Innendurchmesser: 47,2 mm
Lieferumfang: 7 Stk. Filterblenden
Passend für:
Die Filterblenden sind passend für das QHY Filterrad (CFW3S, CFW3M und CFW3L) und ZWO ASI 7x36 Filterrad.
Damit die Filterblenden bündig abschließen müssen die Filter exakt gleich dick sein wie der Filterträger. Also für 2mm dicke Filter!
Sind die Filter dicker, biete ich die Blenden auf Anfrage mit entsprechendem Falz an.

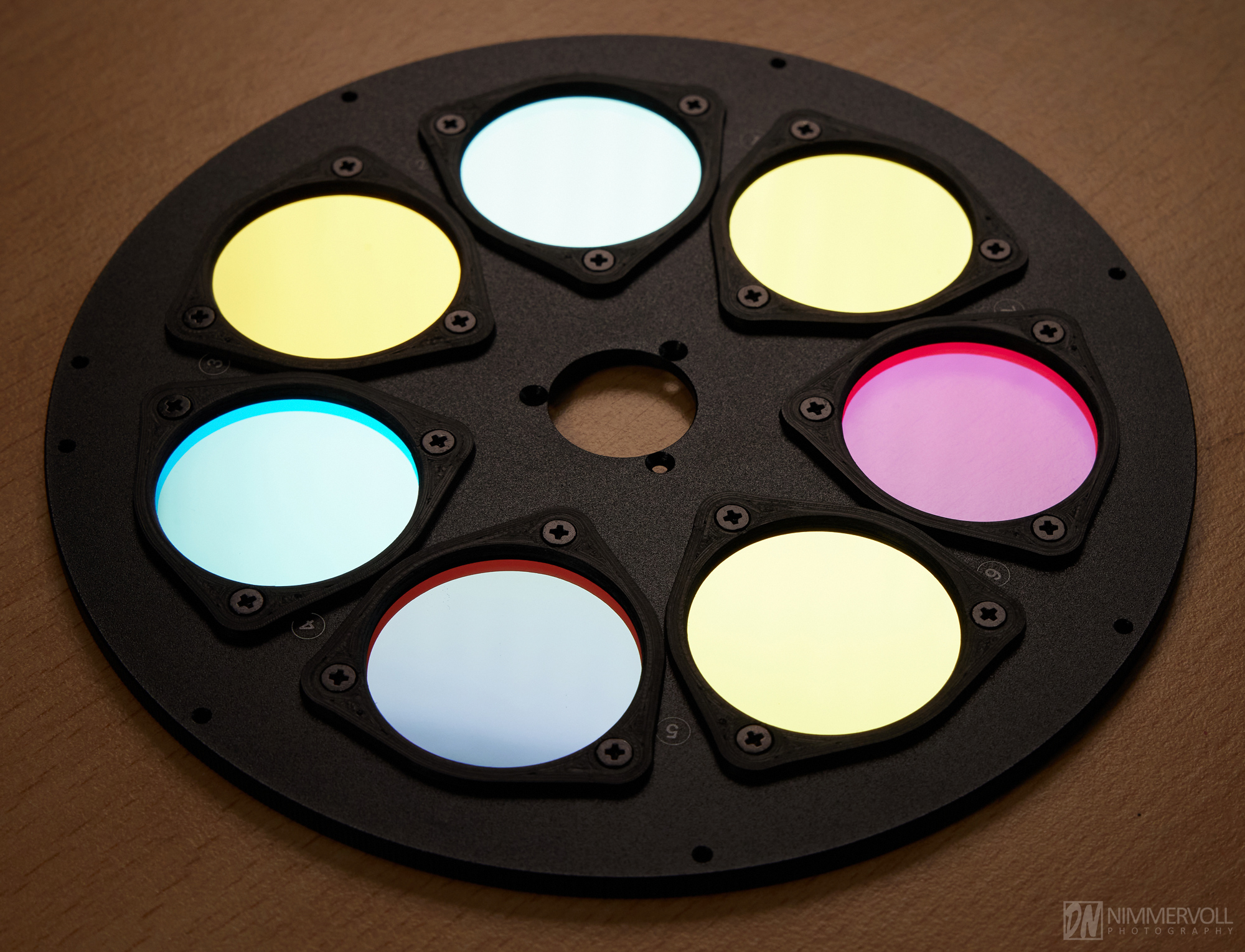

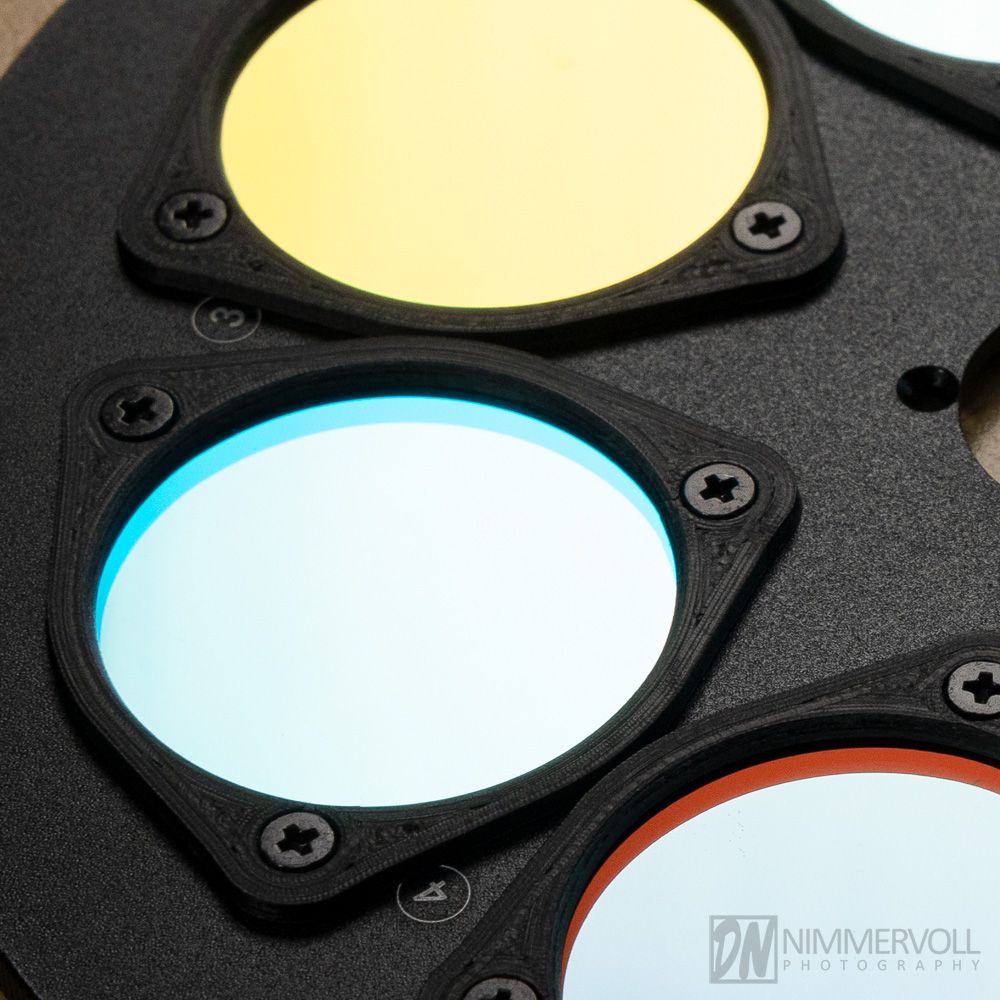

Hier das Ergebnis mit 7 Filterblenden am Filterrad montiert:
Die Filterhalter welche beim QHY Filterrad mit dabei sind, braucht man dann nicht mehr. Die Filter werden zuverlässig durch die Filterblenden gehalten.

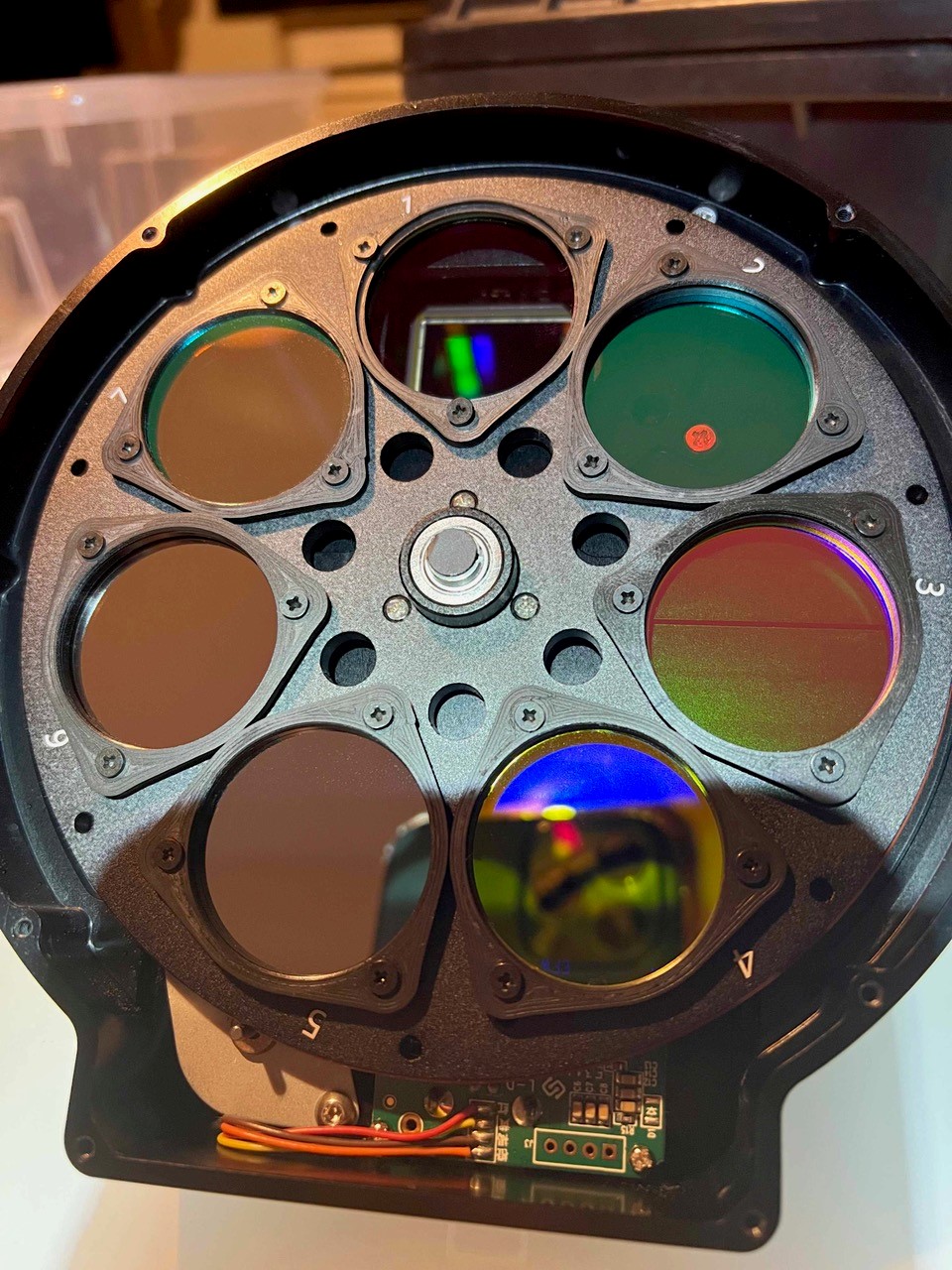

ZWO Filterrad:
Danke an Michael für das Foto!
Seine Worte nachdem er die Filterblenden inkl. Falz für 3mm starke Filter bekommen hat:
Deine Filterblenden passen ganz genau für das ZWO ASI 7x36 Filterrad. Die Filterblenden berühren sich zwar, aber es gibt keine Verkantungen.
Die Originalschrauben greifen bei dieser Dicke noch auf ca. zwei Gewindegängen.
Anbei ein Foto. (Wundere dich nicht über Filter „1“. Den habe ich bewußt verkehrt montiert da der Filter zu dünn (Astronomik 1mm noch ohne 3mm Schutzring ist) ist. Den werde ich gleich noch ersetzen und dann verursacht er auch keine Bildfehler mehr durch das Kippeln.
Das Videos zu meinen Filterblenden:

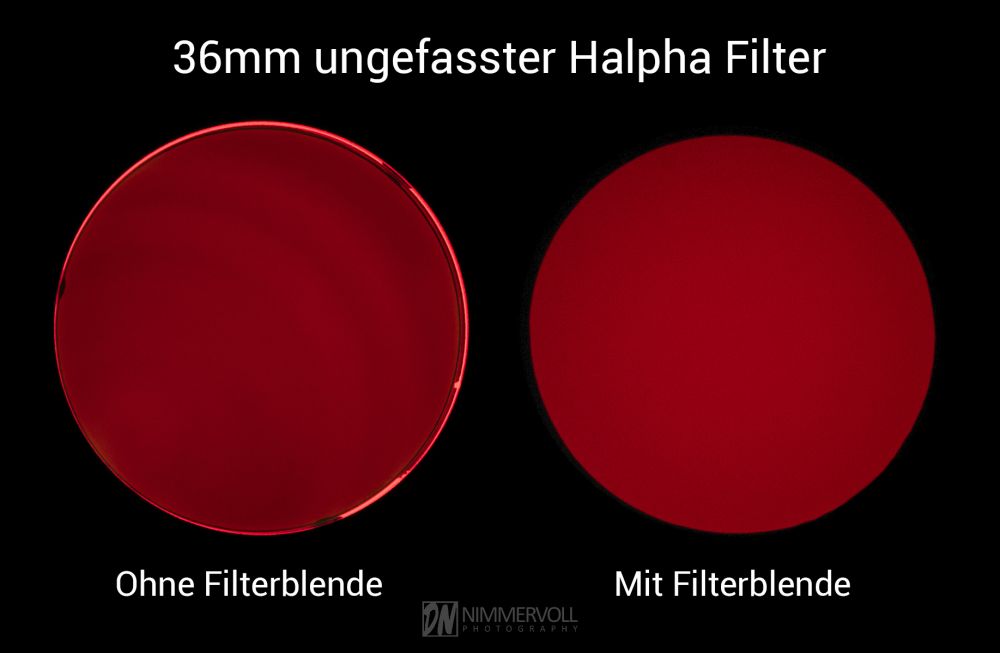

Am meisten fällt dies bei den Schmalbandfiltern auf, weil dort ein Großteil vom Lichtspektrum abgeschnitten wird. Aber auch bei den rot, grün, blau und Luminanz Filtern ist dies geringfügig der Fall.
Daher habe ich Filterblenden entwickelt welche diesen äußeren Rand vom Filter wirkungsvoll abdecken. Somit passen die Flats bei der Bildkalibrierung perfekt und man bekommt ein homogen ausgeleuchtetes kalibriertes Light Frame.
Das Filament, mit dem die Filterblenden gedruckt werden, wurde speziell für Industrieanwendungen entwickelt und zeichnet sich durch seine hohe UV- und Witterungsbeständigkeit aus. Es eignet sich daher besonders für den Einsatz im Outdoor Bereich. Das Filament ist schwarz matt und formstabil bis 80°C. Laut Hersteller sogar bis 160°C !
Profitiere von meinen jahrelangen Erfahrungen im 3D Druck!
31 mm: Innendurchmesser: 28,2 mm
36 mm: Innendurchmesser: 33,3 mm
50 mm: Innendurchmesser: 47,2 mm
Lieferumfang: 7 Stk. Filterblenden
Passend für:
Die Filterblenden sind passend für das QHY Filterrad (CFW3S, CFW3M und CFW3L) und ZWO ASI 7x36 Filterrad.
Damit die Filterblenden bündig abschließen müssen die Filter exakt gleich dick sein wie der Filterträger. Also für 2mm dicke Filter!
Sind die Filter dicker, biete ich die Blenden auf Anfrage mit entsprechendem Falz an.
Hier das Ergebnis mit 7 Filterblenden am Filterrad montiert:
Die Filterhalter welche beim QHY Filterrad mit dabei sind, braucht man dann nicht mehr. Die Filter werden zuverlässig durch die Filterblenden gehalten.
ZWO Filterrad:
Danke an Michael für das Foto!
Seine Worte nachdem er die Filterblenden inkl. Falz für 3mm starke Filter bekommen hat:
Deine Filterblenden passen ganz genau für das ZWO ASI 7x36 Filterrad. Die Filterblenden berühren sich zwar, aber es gibt keine Verkantungen.
Die Originalschrauben greifen bei dieser Dicke noch auf ca. zwei Gewindegängen.
Anbei ein Foto. (Wundere dich nicht über Filter „1“. Den habe ich bewußt verkehrt montiert da der Filter zu dünn (Astronomik 1mm noch ohne 3mm Schutzring ist) ist. Den werde ich gleich noch ersetzen und dann verursacht er auch keine Bildfehler mehr durch das Kippeln.
Das Videos zu meinen Filterblenden:
