Wichtiger Hinweis: Bei diesem Produkt handelt es sich nicht um eine fertig montierte AllSky-Kamera. Weiter unten findest Du eine Liste der benötigten Komponenten. Der Zusammenbau ist jedoch einfach durchzuführen. Ein Video-Tutorial findest Du weiter unten.
- Gehäuse um 13mm Höher damit die ZWO Kameras reinpassen
- Inkl. Druckausgleichsventil - Kondenswasserminimierung durch integrierte mikroporöse, flüssigkeitsdichte und atmungsaktive ePTFE Membran
Achtung! Dies ist nicht das Gehäuse mit PoE HAT und Mosfet. Wenn du dieses möchtest, dann bitte hier KLICKEN.
Neu und ab sofort: Gratis UV/IR Cut Filter zu jedem AllSky-Gehäuse für Raspberry HQ Kamera
Ab sofort bekommst Du zu jedem AllSky-Gehäuse für die Raspberry HQ Kamera kostenlos einen UV/IR Cut Filter (Durchlassbereich: 400–700 nm).
Der Filter wird in einer passgenauen, 3D-gedruckten Fassung geliefert und lässt sich mühelos in das M12-Gewinde der RPi HQ Kamera einsetzen – für optimale Bildqualität (Milchstraße) ohne störende UV- oder IR-Anteile.
Ein besonderer Vorteil gegenüber dem herkömmlichen UV/IR-Cut-Filter ist die hohe Transmission im Hα-Bereich (656,3 nm).
Empfohlenes Zubehör für dieses AllSky-Gehäuse:
- Streulichtschutz
- Halterung für eine Säule mit einem Durchmesser von 38 mm
- Befestigung für ein Stativ
Das Gehäuse wurde für die Verwendung mit einem Raspberry Pi 4 oder 5 entwickelt. Ich empfehle den Einsatz eines Raspberry Pi 4. Der Raspberry Pi 5 braucht mehr Strom, was zu erhöhter Wärmeentwicklung führen kann – dies könnte insbesondere an heißen Tagen problematisch werden.
Das Gehäuse ist passgenau für das Raspberry Kamera HQ Modul bzw. einer ZWO ASI Kamera bis 32mm Höhe ausgelegt. Bitte wähle in den Optionen welche Kamera du verwenden möchtest.
Eine Liste zu den passenden ZWO Kameras findest Du hier: CLICK
Alle erforderlichen Schrauben sind aus rostfreiem Edelstahl und werden mitgeliefert.

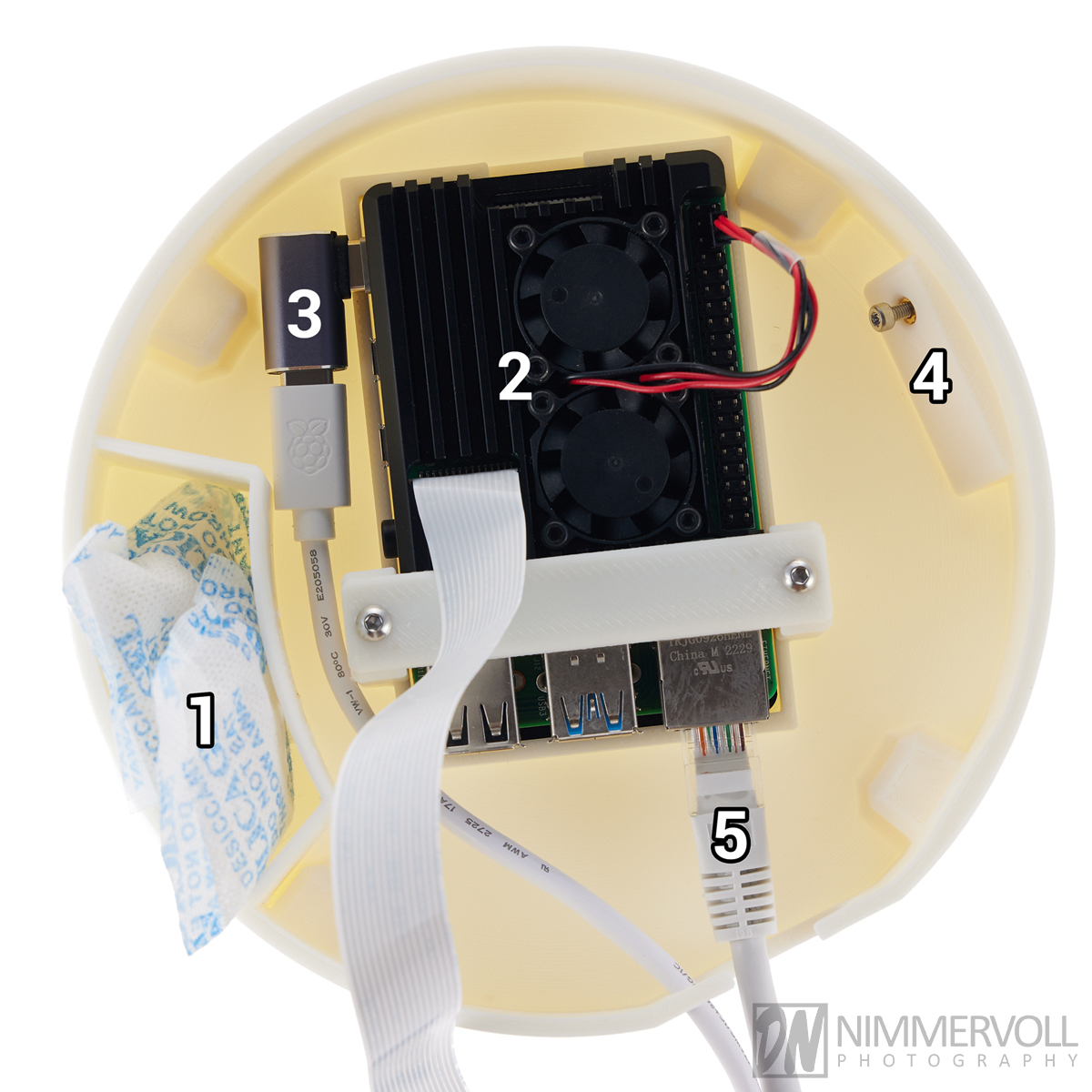

Das Innenleben vom fertig bestückten Gehäuse:
- Silicagel Säckchen
- Raspberry Pi inkl. Armor Gehäuse
- USB-C mit 90° Winkel
- Platz für Sensor (BME280 oder DHT22)
- Netzwerkkabel
Lieferumfang:
- Gehäuse komplett inkl. Kamera-Platte
- Druckausgleichselement
- Dome: Halbkugel aus Acryl
- Sämtliche Schrauben in Edelstahl A2 Ausführung
- 3 Stk. Widerstände zur Beheizung der Kuppel fertig verlötet
- M32 Kabelverschraubung
- 2 Stk. Kabelverbinder
- 2 Stk. O-Ringe
Bundle Angebot (Gehäuse + Blendschutz + Befestigung):
Dieser Shop unterstützt das leider nicht. Daher kannst Du ab einem Bestellwert von über 240 EUR mit dem Gutscheincode (allsky) 10% Rabatt einlösen.
Folgende Komponenten werden noch benötigt:
- Raspberry Pi 4
- Netzteil
- Raspberry HQ Kamera M12
- Armor Gehäuse mit Lüfter für Raspberry Pi 4
- BME280 Sensor
- BME280 Sensor wenn Du nicht löten möchtest - Bedienungsanleitung
- SanDisk Max Endurance microSDXC 128 Gb
- Für den RPI 4 wird ein 90° USB-C Winkel benötigt
- Objektiv M12
- Silicagel Beutel
- Regelbares Netzteil für Heizung
- Netzwerkkabel
- Optional: Halterung mit 38 mm Rohrdurchmesser
- Vaseline für O-Ring
- Sikaflex zum Abdichten der Kabelverschraubung
- Optional: USB Kabeln für ZWO Kameras: https://amzn.to/3Qfuq0W und https://amzn.to/4jRtaP4.
Falls Du den mitgelieferten Acryl-Dome nach einigen Jahren ersetzen möchtest, handelt es sich um dieses Modell von HMF: CLICK
Folgende Schrauben-Dreher werden benötigt:
- Torx TX8
- Inbus 2mm
- Inbus 3mm
Wichtiger Hinweis zu den verlinkten Komponenten: Die Links zu den benötigten Komponenten führen zu einem externen Online-Shop, mit dem ich in keiner Weise verbunden bin. Die Links dienen lediglich als Einkaufshilfe. Du kannst die benötigten Teile natürlich auch gerne woanders bestellen.
Fertige Image Datei kostenlos als Download: SERVER 1 - SERVER 2
Version: RPI4_AllSky_v2024.12.06_04
Bitte die ZIP Datei entpacken und die "Lese mich.txt" beachten!
Ein Video zur Installation ist ganz unten verlinkt.

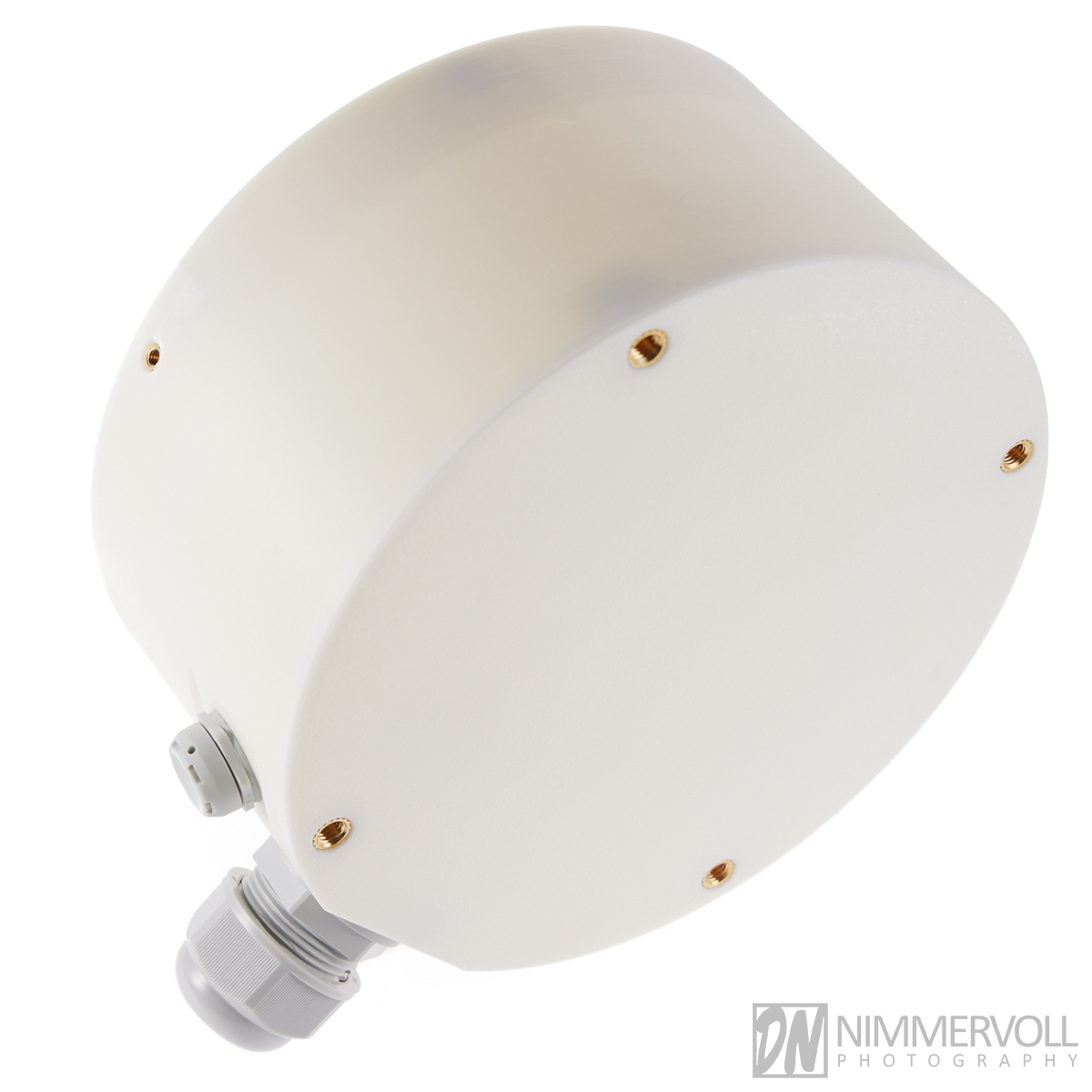

An der Unterseite des Gehäuses befinden sich vier M5-Gewinde zur sicheren Befestigung der AllSky-Kamera.
Wichtig: Keine zu langen Schrauben verwenden. Nur so tief wie das Gewinde ist (ca. 9mm). Wenn du die passenden Halterungen für eine 38-mm-Säule oder das Stativ mitbestellst, sind die passenden Schrauben bereits enthalten.
Material, aus dem das Gehäuse gefertigt wird:
- ASA-X von CR-3D
- UV beständiges High Performance Material
- Matte, homogene & kratzfeste Oberfläche
- Gute Schlagfestigkeit (auch bei Kälte)
- Hitzebeständigkeit (bis zu 100°C)
- Sehr belastbar und zäh
- Geringe Wasseraufnahme
- MADE in Germany
Meine AllSky Seite ist über folgenden Link erreichbar:
https://www.astro-fotografie.at/allsky/
Ein Beispielbild (ist die PoE HAT Version) aus der Praxis inkl. Streulichtschutz und Rohr Halterung:
Ein paar Beispiele von meiner AllSky Kamera
60 Sek. Einzelbelichtung in einer klaren Sommernacht:
Startrail: Wird automatisch von der AllSky Software nach jeder Nacht erstellt
Keogram: Damit kann man mit einem Bild sehr schnell die komplette Nacht beurteilen ob es klar war oder nicht. In diesem Beispiel sieht man das Schleierwolken zwischen 2:00 und 3:00 Uhr am Himmel waren.
Wird automatisch von der AllSky Software nach jeder Nacht erstellt
Hier kannst Du Dir ein Beispiel von einer automatisch erstellen Zeitraffer ansehen:
https://www.astro-fotografie.at/allsky/videos/allsky-20250921.mp4
Playliste zu den AllSky Kamera Videos:
https://youtube.com/playlist?list=PLnMB8sPGVeKcyAOnHKgyQ65RpCEHa47WS&si=-M46O2Y5wPppxxnx
Video zur neuen PoE HAT Version:
Zusammenbau – Schritt-für-Schritt Anleitung:
AllSky Software Image kostenlos downloaden für Raspberry Pi 4:
